Deutsche Montierung

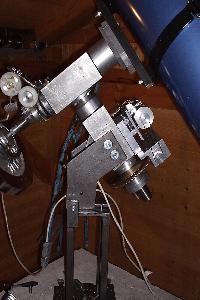

![](onthefly.php?bn=bilder/astro/diy/deutsche_monti/montierung_seite.jpg&h=200&b=300)

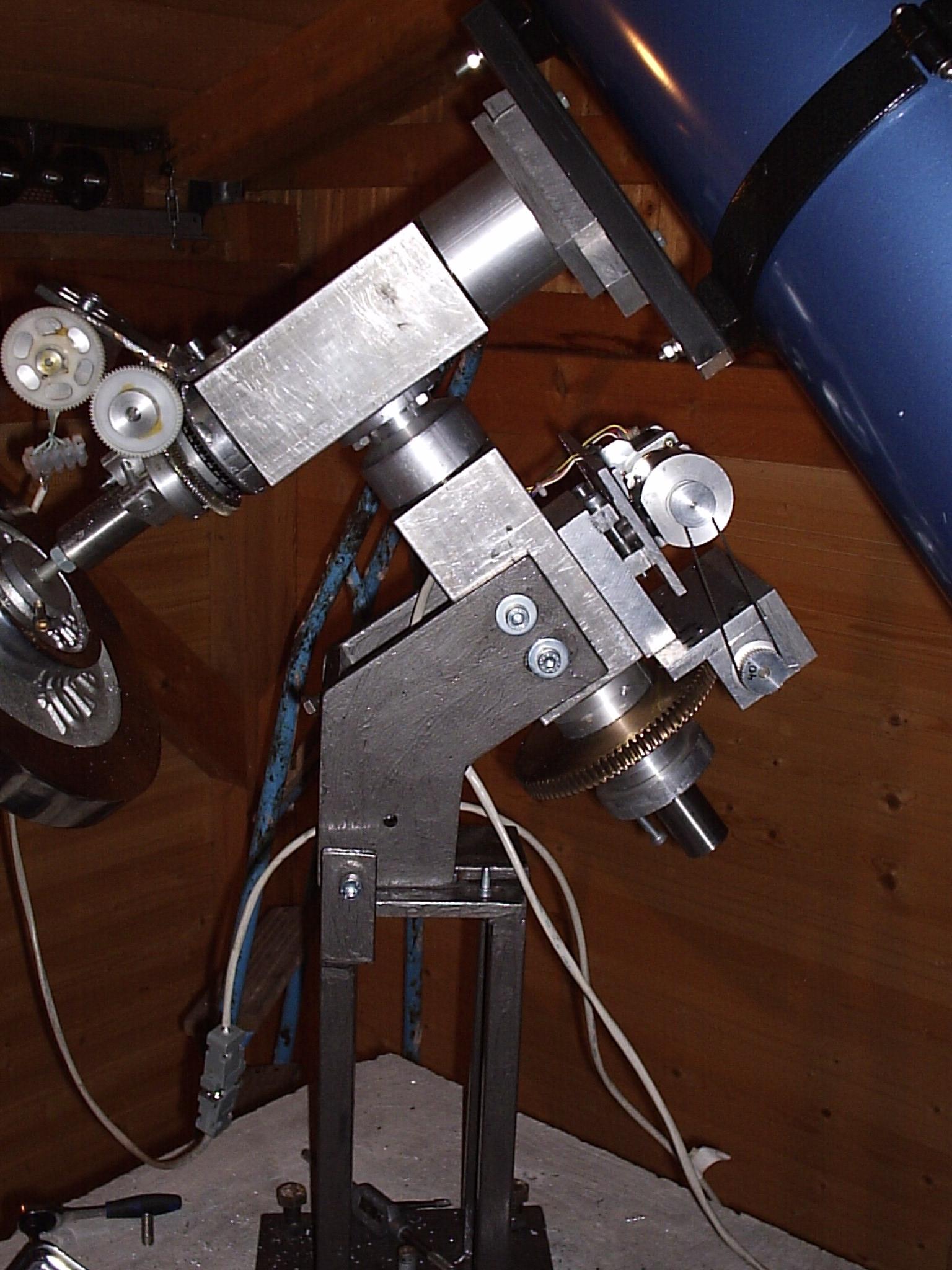

Da eine equatoriale deutsche Montierung die ein 12 Zoll Newton mit ca. 25 kg Eigengewicht tragen soll nicht wirklich preiswert ist,
habe ich kurzerhand eine eingene gebaut

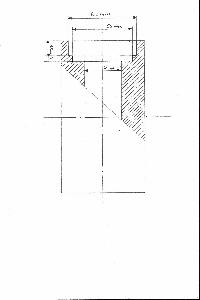

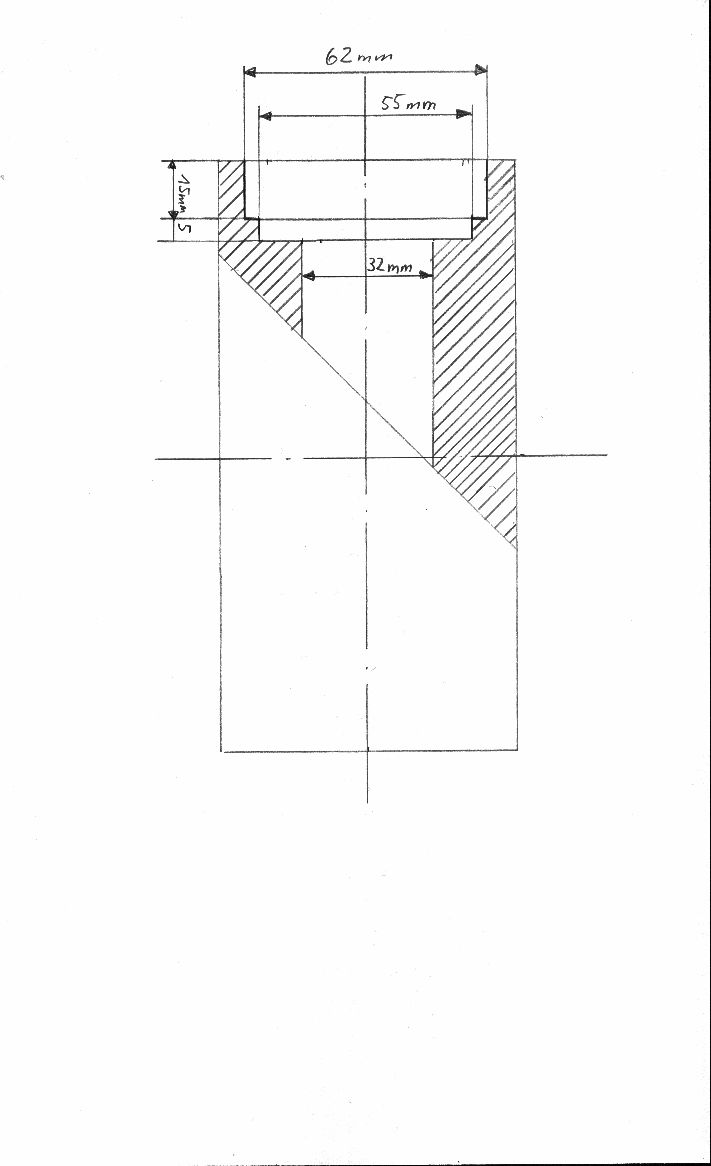

![](onthefly.php?bn=bilder/astro/diy/deutsche_monti/zeichnung/achsgehaeuse.jpg&h=200&b=300)
Aller Anfang ist schwer, darum musste eine Zeichnung her.
Mein altes Zeichenbrett wurde stark strapaziert

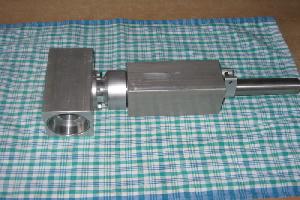

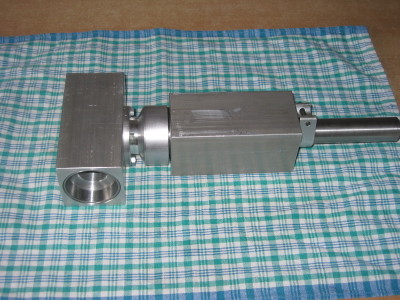

![](onthefly.php?bn=bilder/astro/diy/deutsche_monti/testmontage1.jpg&h=300&b=200)
Ein bekannter Dreher hat mir die Lagergehäuse gedreht
Die Lager selbst sind 30mm Achslager für einen VW Bulli.
Ich denke die werden die 30mm V2A-Achsen halten

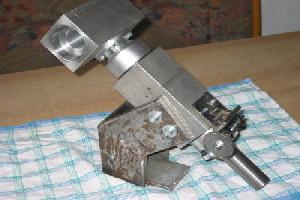

![](onthefly.php?bn=bilder/astro/diy/deutsche_monti/testmontage2.jpg&h=300&b=200)

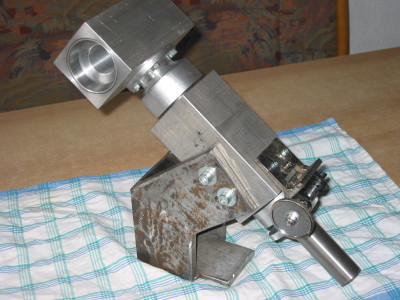

Den Fuß der Montierung habe ich aus einer Stahlplatte zurechgeflext und zusammengebraten.
hier noch mit ein wenig Rost
![](onthefly.php?bn=bilder/astro/diy/deutsche_monti/Kremp_RA.jpg&h=200&b=300)

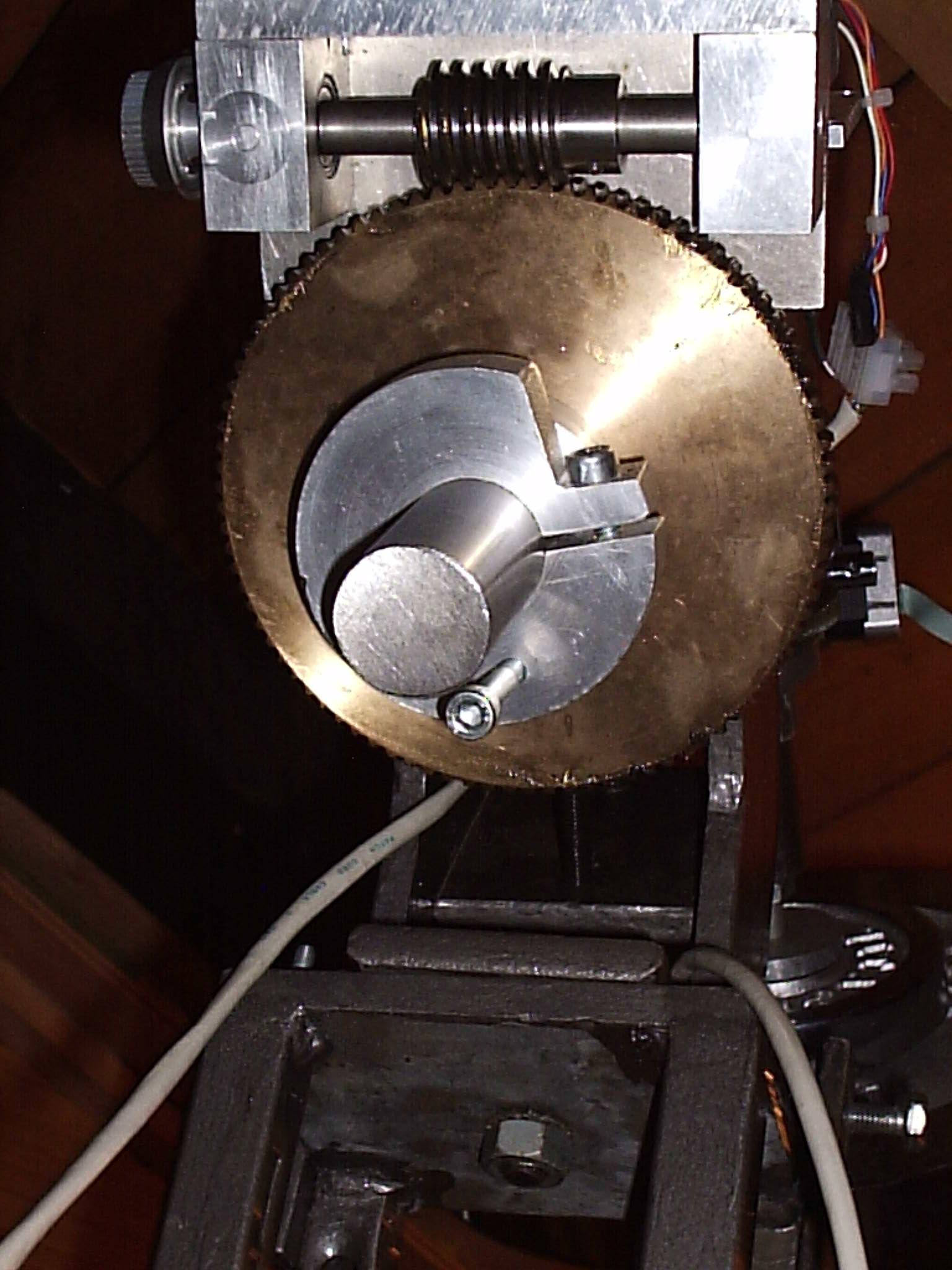

Die RA-Achse habe ich nach sehr kurzer Zeit mit einem Schneckenantrieb von Kremp-Wetzlar ausgrerüstet.
![](onthefly.php?bn=bilder/astro/diy/deutsche_monti/montierung_seite1.jpg&h=200&b=300)
Hier das ganze mit Riemenantrieb auf der RA und Direktantrieb auf der DEC-Achse

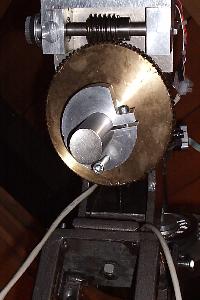

![](onthefly.php?bn=bilder/astro/diy/deutsche_monti/ra-2012.jpg&h=300&b=200)
Da der Riemenantrieb an der RA zwar leise war, aber sehr ungenau war,
habe ich inwzischen das ganze komplett auf Direktantriebe mit Kremp-Wetzlar Schneckentrieben umgebaut.
Den Schrittmotorantrieb habe ich auch ein paar mal umgebaut.

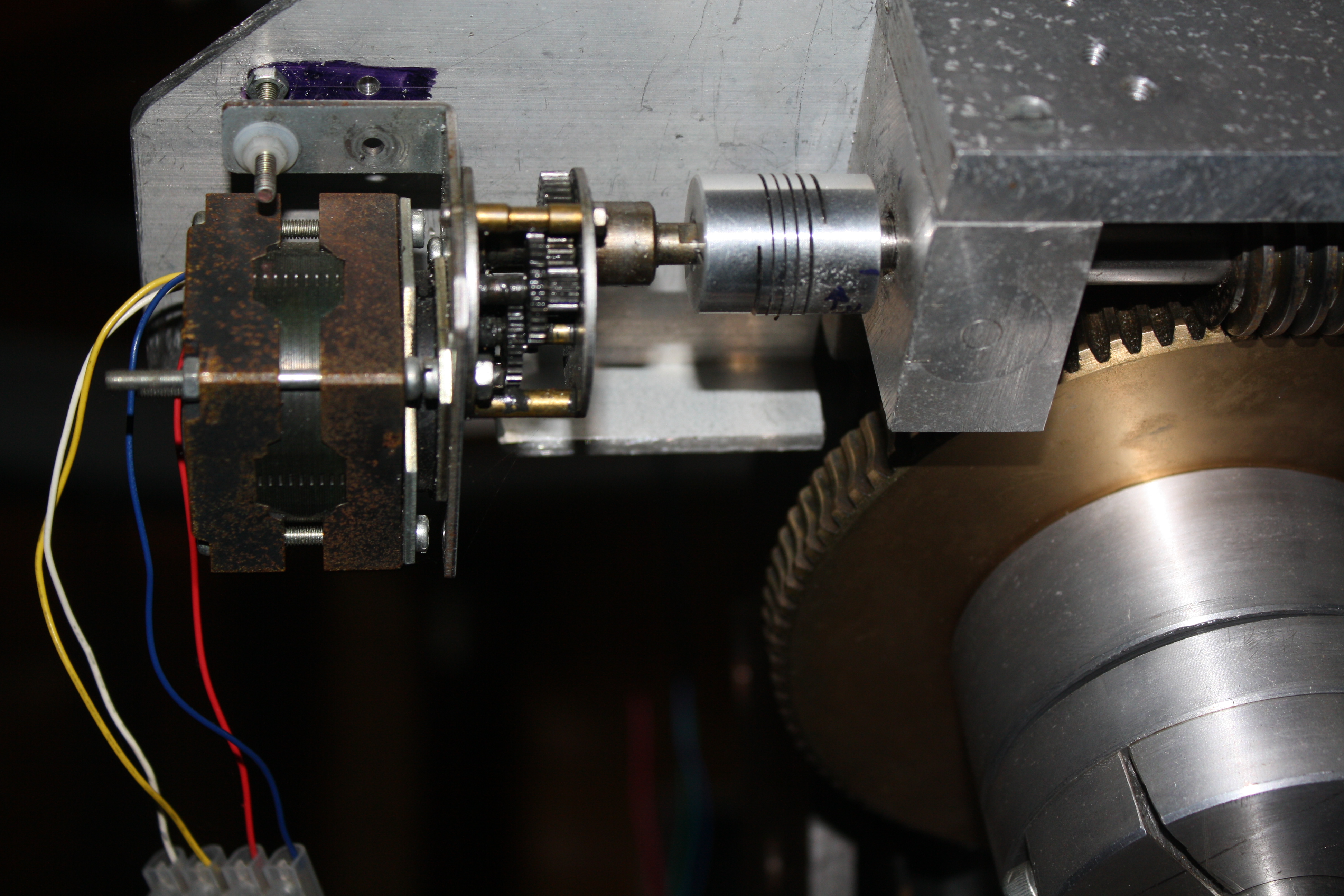

Hier die RA-Achse wie sie seit 2012 aussieht.
Das Untersetzungverhältnis ist mit Schrittmotor im Vollschritt-Betrieb 1:2559600
![](onthefly.php?bn=bilder/astro/diy/deutsche_monti/dec-2012.jpg&h=300&b=200)

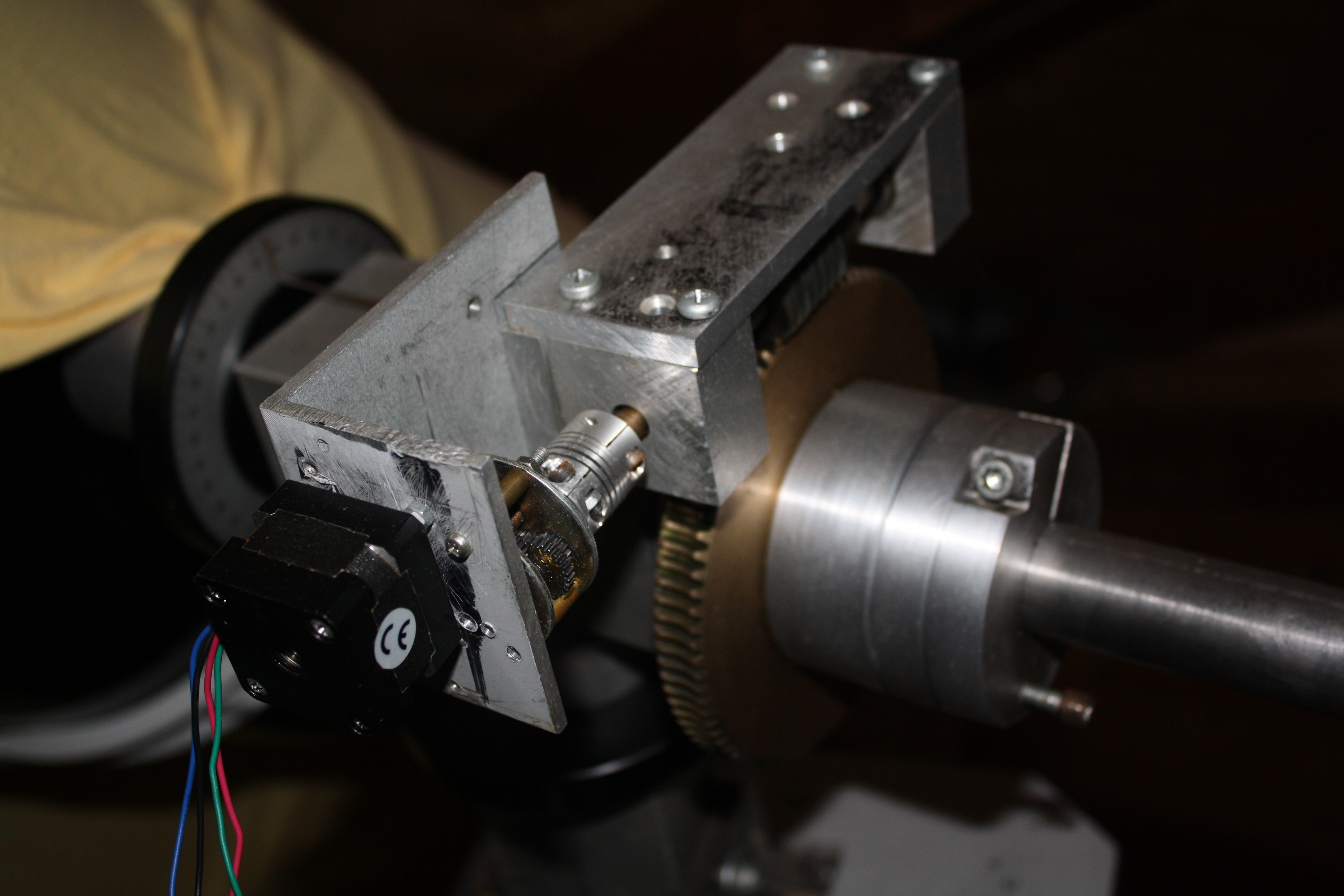

Hier die Deklinationsachse wie sie seit 2012 aussieht

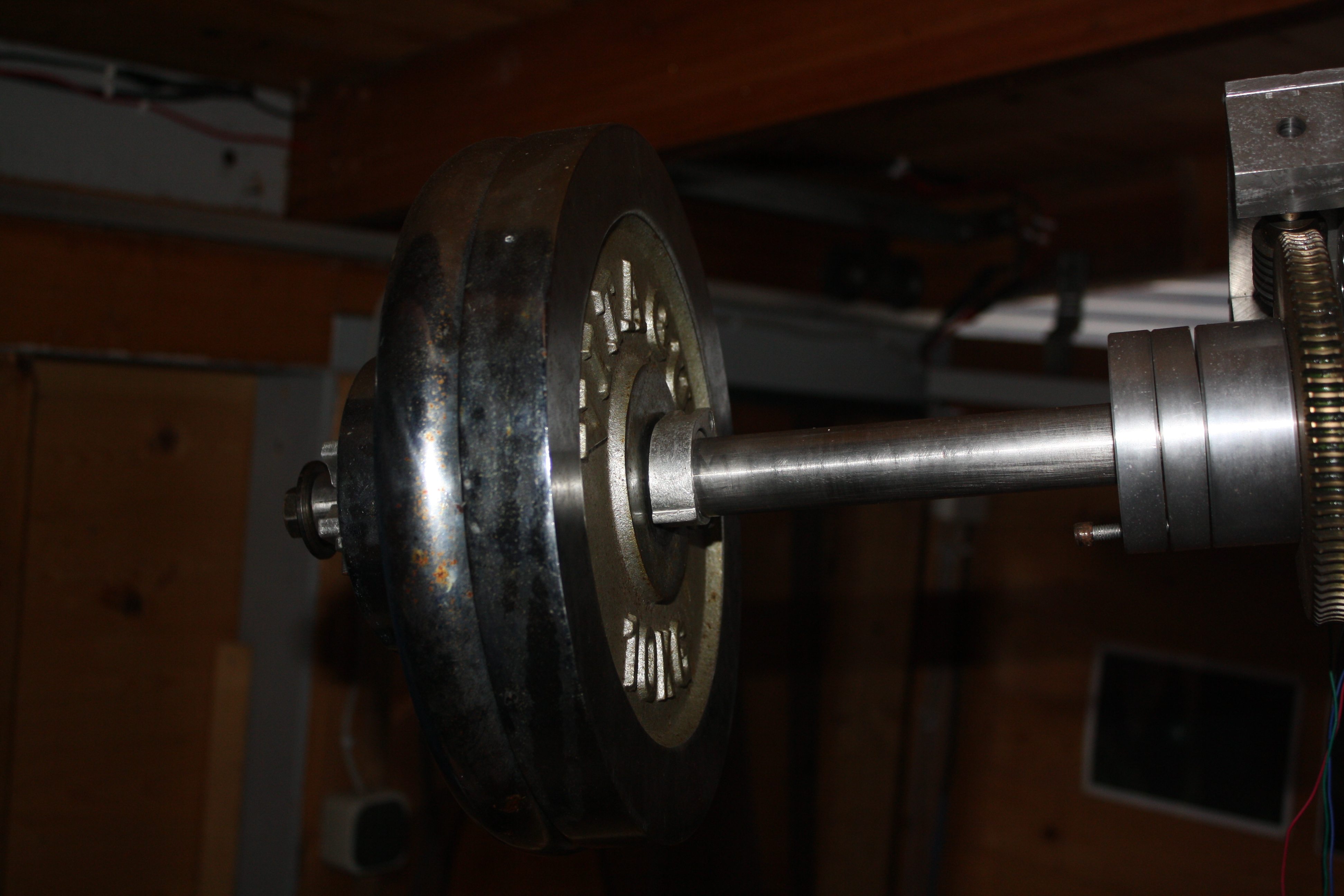

![](onthefly.php?bn=bilder/astro/diy/deutsche_monti/gegengewicht.jpg&h=300&b=200)
22,5 kg Gegengewicht auf der DEC-Achse
